手動法蘭閘閥 Z41H
- 產 地：上海
- 型 號：Z41H
- 公稱壓力：1.6MPa～6.4Mpa
- 公稱通徑：DN15~DN600
- 適用介質：油品、水、蒸汽等
- 適用溫度：-29℃～550℃
一、產品概述：
Z41H手動法蘭閘閥、彈性座封閘閥結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。密封面采用不銹鋼和硬質合金，使用壽命長。手動法蘭閘閥采用柔性石墨填料板、密封可靠、操作輕便靈活。手動法蘭閘閥適用于公稱壓力1.6Mpa～6.4Mpa，工作溫度≤-29℃～550℃的石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
二、產品特點：
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
三、主要技術規范：
設計與制造
GB/T12234
連接端尺寸
結構長度
GB/T12221
法蘭尺寸
JB79
檢驗與試驗
JB/T9092
材 料
碳鋼
GB/T12229
不銹鋼
GB/T12230
標 志
GB/T12220
供 貨
JB/T7928
四、主要零部件材料
閥體、閥蓋
閥板
閥座
閥桿
填料
適用介質
適用溫度 （≤℃）
WCB
WCB+D507MO
D577
2Crl3
柔性石墨
水、油品、蒸汽
425
ZGlCr5MO
ZGlCr5M0+Stellite12
1Crl8Ni9+ Stellite6
25Cr2M01VA
柔性石墨
水、油品、蒸汽
550
ZGlCrl8Ni9Ti
Crl了Ni2
1Crl8Ni9+ Stellite6
1Crl8Ni9Ti
PTFE
硝酸類、堿類
200
ZG00Crl7Nil4M02
316L+ Stellite12
316L+Stel1ite6
316L
PTFE
尿素、甲銨液、磷酸
200

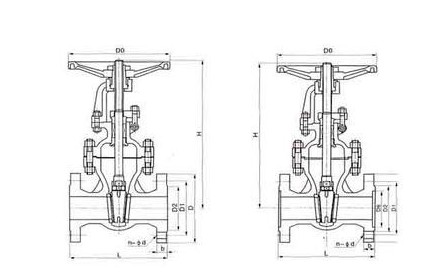

五、主要外形連接尺寸
壓力PN（MPa）
公稱通徑DN（mm）
標準值
參考值
L
D
D1
D2
D6
b
Z-φd
Do
H
質量
1.6
15
130
95
65
46
/
14
4-φ14
120
220
4
20
150
105
75
55
/
14
4-φ14
140
256
6
25
160
116
85
65
/
14
4-φ14
160
276
6
32
180
135
100
78
/
16
4-φ18
180
280
7
40
200
145
110
86
/
16
4-φ18
200
300
18
50
250
160
125
100
/
16
4-φ18
240
358
29
65
265
180
145
120
/
18
4-φ18
255
415
32
80
280
195
160
135
/
20
8-φ18
280
435
46
100
300
215
180
155
/
20
8-φ18
320
500
63
150
350
280
240
210
/
24
8-φ23
360
675
134
200
400
335
295
265
/
26
12-φ23
400
818
192
250
450
405
355
320
/
30
12-φ25
456
970
273
300
500
460
410
375
/
30
12-φ25
500
1140
379
350
550
520
470
435
/
34
16-φ25
600
1280
590
400
600
580
525
485
/
36
16-φ30
720
1450
850
450
650
640
585
545
/
40
20-φ30
720
1580
910
500
700
705
650
608
/
44
20-φ34
720
1675
958
600
800
840
770
718
/
48
20-φ41
800
1990
1180
2.5
15
130
95
65
46
/
14
4-φ14
120
220
4
20
150
105
75
55
/
14
4-φ14
140
256
6
25
160
116
85
65
/
14
4-φ14
160
276
7
32
180
135
100
78
/
18
4-φ18
180
280
8
40
200
145
110
86
/
18
4-φ18
200
300
18
50
250
160
125
100
/
20
4-φ18
240
358
29
65
265
180
145
120
/
22
4-φ18
255
415
34
80
280
195
160
135
/
22
8-φ18
280
435
46
100
300
230
190
160
/
24
8-φ23
320
500
64
150
350
300
250
218
/
30
8-φ25
360
675
134
200
400
360
310
278
/
34
12-φ25
400
818
213
250
450
425
370
332
/
36
12-φ30
456
970
290
300
500
485
430
390
/
40
16-φ30
500
1140
399
350
550
550
490
448
44
16-φ34
600
1280
631
400
600
610
550
505
/
48
16-φ34
720
1450
900
450
650
660
600
555
/
50
20-φ34
720
1580
965
500
700
730
660
610
/
52
20-φ41
720
1675
1035
600
800
840
770
718
/
56
20-φ41
800
1990
1260
4．0
50
250
160
125
100
88
20
4-φ18
280
371
30
65
280
180
145
120
110
22
8-φ18
300
432
40
80
310
195
160
135
12l
22
8-φ18
320
455
52
100
350
230
190
160
150
24
8-φ23
360
551
82
150
450
300
250
218
204
30
8-φ25
400
708
153
200
550
375
320
282
260
38
12-φ30
450
885
262
250
650
445
385
345
313
42
12-φ34
560
1015
366
300
750
510
450
408
364
46
16-φ34
640
1160
563
350
850
570
510
465
422
48
16-φ41
640
1310
920
400
950
655
585
535
474
58
20-φ4l
720
1490
1350
500
1150
755
670
612
576
62
20-φ4l
800
2050
2000
6.4
50
250
175
135
105
88
26
4-φ18
280
402
35
65
280
200
160
130
110
28
8-φ18
300
450
43
80
310
210
170
140
12l
30
8-φ18
320
475
62
100
350
250
200
168
150
32
8-φ23
360
565
88
150
450
340
280
240
204
38
8-φ25
400
712
180
200
550
405
345
300
260
44
12-φ30
450
890
275
250
650
470
400
352
313
48
12-φ34
560
1030
408
300
750
530
460
412
364
54
16-φ34
720
1182
590
