帶導流孔平板閘閥Z43F

編輯日期：2024/7/22 19:35:32 點擊：

產品介紹

　　一、產品概述

　　帶導流孔平板閘閥Z43F具有密封性能可靠、啟閉力矩小、抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用于水、石油、天然氣等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石油、長輸管線等領域。

　　二、產品特點

　　1、閥體有鑄造和焊接兩種結構。

　　2、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。

　　3、閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。

　　4、金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到零泄漏。

　　5、帶導流孔閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。

　　6、閥門的全開的，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。

　　7、帶導流孔平板閘閥采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處容易外漏的弊病。

　　8、帶導流孔平板閘閥關閉時能自動卸掉內腔高壓（詳見工作原理圖），保證使用安全。

　　9、全封閉結構，防護性能好，可適應全天候要求。

　　10、帶導流孔平板閘閥設有指示桿或觀察窗以表示閥門的啟閉情況。

　　三、主要技術規范

　　四、主要性能規范

　　五、主要零部件材料

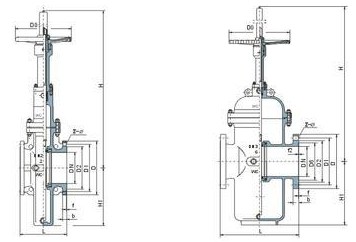

　　六、主要外形與連接尺寸

帶導流孔平板閘閥
