高溫球閥 Q47Y，Q41Y

編輯日期：2016/6/1 17:27:51 點擊：

產 地：上海
型號：Q47Y，Q41Y
公稱壓力：150LB～1500LB
公稱通徑：DN15~DN700
適用介質：蒸汽、石油、煤炭、纖維、稠性介質
適用溫度：≤550℃

產品介紹

　　一、產品概述

　　上海飛球閥門生產硬密封球閥的球體表面采用先進的噴涂技術，通過對各種不同工況條件的處理，最高硬度可達HRC78。閥座密封面的處理，最高硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。Q47Y, Q41Y 適合于高溫高壓的蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構

　　金屬閥座環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。同時，由于彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,特別是在低壓條件下。

　　高溫球閥閥體材質應選為鉻鉬鋼（合金鋼），密封材質為硬質合金：Y（硬度能達到65-70Y）,球的密封面采用噴焊。閥門的結構設計是單面密封。這種設計的好處是：1. 密封性能好；2. 耐高溫（500°-600°）；3. 耐磨；4. 啟閉輕松；5. 使用壽命長。

高溫球閥 Q47Y

　　產品優特點

　　高溫球閥的密封特點主要是采用金屬密封副,其優點是適用溫度范圍廣,各種金屬的熱膨脹系數相差不大,只要選用得當,可以達到基本一致,有利于協調溫差變形。缺點是材料硬度高,達到密封所必須的比壓高,即使采用預緊力達到密封,但因密封比壓大,閥座和球體之間的磨損也很大,而且由于金屬密封面摩擦系數較大,導致球閥的啟閉力矩較大。因此,高溫球閥大多采用彈性密封副,其性能可靠,彈性補償能力強,適用溫度范圍廣,并對浮動球球閥和固定球球閥都適用。

　　根據用戶需要,可以在閥座密封面與球體之間設計有密封脂注入系統.

　　耐火設計：

　　閥門的耐火設計符合API 6FA或API 607標準,耐火試驗規范相當于ISO 10497,這類閥門目前被廣泛應用于造紙、原油、天燃?xì)狻⑹约案黝惡蓄w粒、易磨損、易沖蝕、易引起火災的相關工業。

高溫球閥 Q47Y

　　二、主要技術參數

	執行標準
	美標	國標
閥門設計	API6D ASME16.34	GB12237
閥門-壓力溫度等級	ASME B16.34	GB12234
結構長度	ASME B16.10	GB12221
連接法蘭	ASME B16.34 ASME B16.47a	GB9113 JB79
對焊端	ASME B16.25	GB12224
檢驗和試驗	API6D API598	GB/T1392

　　三、主要零部件材料

結構形式	制造范圍	溫度范圍	輔助密封	密封面材料	適用流體
浮動球閥	ASME Class 150～300Lb 1″～8″ 雙流向 ASME Class 60～1500Lb 1″～4″ 單流向	-29～250℃	改性PTFE對蒞聚苯	球體、碳化鎢	紙漿、含固體顆粒的流體
				閥座：STL-12
				球體：鍍硬鉻
				閥座：STL-6
		-29～450℃	柔性石墨	球體:碳化鎢	高溫、高腐蝕、高壓含固體顆粒的流體
				閥座：STL-12
				球體：鍍鎳鉻碳化鉻
				閥座：STL-6
		-29～760℃	閥座與本體焊接（雙偏心、單流向）	球體：鍍鎳鉻碳化鉻	450℃以上的高溫、高頻高壓流體
				閥座：鍍鎳鉻碳化鉻
固定球閥	ASME Class 60～1500Lb 4″～28″ (雙流向) (單流向)	-29～150℃	增強PTFE氟橡膠“O”圈	球體:碳化鎢	紙漿、含固體顆粒的流體
				閥座：STL-12
				球體：鍍硬鉻
				閥座：STL-6
		-29～450℃	柔性石墨金屬片	球體:碳化鎢	高溫、高腐蝕、高壓含固體顆粒的流體
				閥座：STL-12
				球體：鍍鎳鉻碳化鉻
				閥座：STL-6
		-29～760℃	閥座與本體焊接（雙偏心、單流向）	球體:鎳鉻碳化鉻	450℃以上的高溫、

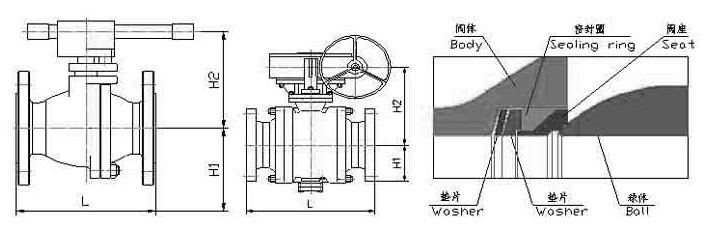

　　四、主要外形與連接尺寸

DN	PN16(1.6MPa)			PN25(2.5MPa)			備注
DN	L	H1	H2	L	H1	H2	浮動球
15	130	—	59	130	—	59
20	130	—	63	150	—	63
25	140	—	75	160	—	75
32	165	—	85	180	—	85
40	165	—	95	200	—	95
50	203	—	107	230	—	107	固定球浮動球
65	222	—	142	290	—	142
80	241	—	152	310	—	152
100	305	—	178	350	—	178
125	356	—	252	381	—	252
150	394	—	272	403	—	272
200	457	—	342	502	—	342
200	457	—	398	502	—	398	固定球
250	533	335	495	568	335	495
300	610	385	580	648	385	580
350	686	430	625	762	430	625
400	762	470	720	838	470	720
500	914	590	840	991	590	840
600	1067	700	1050	1143	700	1050
700	1245	780	1150	1346	780	1150

DN	PN40(4.0MPa)			PN64(6.4MPa)			備注
DN	L	H1	H2	L	H1	H2	浮動球
15	130	—	59	165	—	59
20	150	—	63	190	—	63
25	160	—	75	216	—	75
32	180	—	85	229	—	85
40	200	—	95	241	—	95
50	230	—	107	292	—	107	固定球浮動球
65	290	—	142	330	—	142
80	310	—	152	356	—	152
100	350	—	178	432	—	178
125	381	—	252	508	—	252
150	403	—	272	559	—	272
200	502	—	342	660	—	398
250	568	335	495	787	335	445
300	648	385	580	838	385	515
350	762	430	625	889	430	550
400	838	470	720	991	470	615
500	991	590	840	1194	590	810
600	1143	700	1050	1397	700	845
700	1346	780	1150	1700	780	1089

DN	Class 150			Class 300			備注
DN	L	H1	H2	L	H1	H2	浮動球
1/2″	108	—	59	140	—	59
3/4″	117	—	63	152	—	63
1″	127	—	75	165	—	75
11/2″	165	—	85	190	—	95
2″	178	—	95	216	—	107	固定球浮動球
21/2″	190	—	107	241	—	142
3″	203	—	142	283	—	152
4″	229	—	152	305	—	178
5″	356	—	178	381	—	252
6″	394	—	252	403	—	272
8″	457	—	272	502	—	342
8″	457	—	342	502	—	398	固定球
10″	533	335	495	568	335	495
12″	610	385	580	648	385	580
14″	686	430	625	762	430	625
16″	762	470	720	838	470	720
20″	914	590	840	991	590	840
24″	1067	700	1050	1143	700	1050
28″	1245	780	1150	1346	780	1150

DN	Class 400			Class 600			備注
DN	L	H1	H2	L	H1	H2	浮動球
1/2″	165	—	59	165	—	59
3/4″	190	—	63	190	—	63
1″	216	—	75	216	—	75
11/2″	241	—	95	241	—	95
2″	292	—	107	292	—	107	固定球浮動球
4″	406	—	178	432	—	178
6″	495	250	300	559	250	300
8″	597	294	374	660	294	374
10″	673	370	445	787	370	445
12″	762	420	515	838	420	515
14″	826	460	550	889	460	550
16″	902	505	615	991	505	615
20″	1054	630	810	1194	630	810
24″	1232	685	845	1397	825	1010
28″	1397	860	1087	1549	970	1180
