偏心半球閥 PQ340H
- 產 地：上海
- 型 號：PQ340H
- 公稱壓力：PN10-PN64
- 公稱通徑：DN25～DN500
- 適用介質：固體顆粒、泥沙、短纖維等
- 適用溫度：-20℃~500℃
一、產品概述
全金屬硬密封結構，防火、防靜電，旋轉分離式開啟、機械偏心楔壓密封，能適應應各種不潔介質，即使介質中含有固體顆粒、泥沙、短纖維等雜質，流體介質高速集中沖刷密封體苛刻的工況下，可保持良好的密封。可確保在工程裝置上檢測期內安全可靠地運行。
偏心半球閥 PQ340F、PQ340H采用美國ORBIT公司，閥芯旋轉分離式開啟、機械偏心楔壓密封新技術設計、制造。該產品按其結構、原理和使用功能，參照J(rèn)B308-1975《閥門型號編制方法》能適應應各種不潔介質，即使介質中含有固體顆粒、泥沙、短纖維等雜質。
二、產品特點
開關無磨損：閥芯偏離閥座后旋轉開啟，消除了密封面的磨損。開關無磨損，解決了傳統球閥、閘閥、旋塞閥等截?cái)囝愰y門的密封面磨損問題。
全金屬硬密封：閥芯、閥座密封面為全金屬密封結構，防火、防靜電，能滿足非常苛刻工況下的密封要求。
上裝式設計：在工種裝置系統卸壓后，閥門可在線檢查和維修，使裝置維護簡單化。
低扭矩操作：閥門啟閉比同類型球閥、閘閥，操作扭矩低40%，因?yàn)榍蛎娼財嚅y密封面無磨擦，轉動輕松。
流動特性：閥門全通徑，閥芯為半球形，流通具有較高的Cv值，增強了泵的系統效率，并使磨蝕程度低。
機械偏心楔壓密封：閥芯機械偏心楔壓密封，浮動式閥座，可保持持久的緊密封，能適應苛刻的工況。
內腔自清洗：閥芯90度旋轉，自動沖洗閥體內腔，將介質中的雜物清洗干凈。
使用壽命長：球面截?cái)嚅y將替代傳統的閘閥，截止閥等截?cái)囝愰y門，其獨特的結構性能將大大減少裝置停車，降低業主的成本。
三、主要零部件材料
|
零件名稱
|
材料
|
牌號
|
代號
|
|
閥體
|
碳素鋼/鉻鉬合金鋼/鉻鎳鈦不銹鋼/鉻鎳鉬鈦不銹鋼
|
ZG230-450/A216/WCB
ZG20CrMo 35CrMo/Cr5Mo/A217/WC5 ZG1Cr18Ni9Ti/A351/CF8 ZG1Cr18Ni12Mo2Ti/A351/CF8M |
C
|
|
閥蓋
|
I
|
||
|
支架
|
P
|
||
|
閥芯
|
R
|
||
|
球面密封面
|
鉻不銹鋼/鈷鉻鎢合金
|
2Cr13/TDCoCr1.2.3.-X
|
H/Y
|
|
閥座密封面
|
鉻不銹鋼/聚四氟乙烯
|
2Cr13/F4
|
H/F
|
|
閥桿
|
鉻不銹鋼
|
2Cr13
|
H
|
|
耳軸
|
|||
|
密封件
|
柔性石墨/聚四氟乙烯
|
PS799/PTFE
|
|
|
螺栓/螺母
|
碳素鋼/鉻鉬合金鋼/鉻鎳鈦不銹鋼
|
35# 45#/35CrMo/1Cr18Ni9Ti
|
|
|
手輪/手柄
|
碳素鋼
|
WCB/35#
|

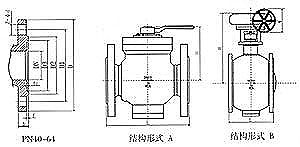

四、主要外形與連接尺寸
|
公稱通徑
DN/mm |
結構形式
|
外形尺寸
|
法蘭連接尺寸
|
雙頭螺栓
|
||||||||
|
L
|
H
|
W
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φd
|
數量
|
螺紋
|
||
|
25
|
A
|
127
|
95
|
|
115
|
85
|
65
|
14
|
2
|
4-14
|
4
|
M12
|
|
32
|
A
|
140
|
100
|
|
135
|
100
|
78
|
16
|
2
|
4-18
|
4
|
M16
|
|
40
|
A
|
165
|
105
|
|
145
|
110
|
85
|
16
|
2
|
4-18
|
4
|
M16
|
|
50
|
A
|
178
|
120
|
|
160
|
125
|
100
|
18
|
3
|
4-18
|
4
|
M16
|
|
65
|
A
|
190
|
130
|
|
180
|
145
|
120
|
18
|
3
|
4-18
|
4
|
M16
|
|
80
|
A
|
203
|
140
|
|
195
|
160
|
135
|
20
|
3
|
8-18
|
8
|
M16
|
|
100
|
B
|
229
|
150
|
|
214
|
180
|
155
|
20
|
3
|
8-18
|
8
|
M16
|
|
125
|
B
|
254
|
240
|
250
|
245
|
210
|
185
|
22
|
3
|
8-18
|
8
|
M16
|
|
150
|
B
|
267
|
260
|
300
|
280
|
240
|
210
|
24
|
3
|
8-23
|
8
|
M20
|
|
200
|
B
|
292
|
300
|
300
|
335
|
295
|
265
|
26
|
3
|
12-23
|
12
|
M20
|
|
250
|
B
|
330
|
380
|
350
|
405
|
355
|
320
|
30
|
3
|
12-25
|
12
|
M22
|
|
300
|
B
|
356
|
420
|
350
|
460
|
410
|
375
|
30
|
4
|
12-25
|
12
|
M22
|
|
350
|
B
|
381
|
460
|
400
|
520
|
470
|
435
|
34
|
4
|
16-25
|
16
|
M22
|
|
400
|
B
|
406
|
500
|
400
|
580
|
525
|
485
|
36
|
4
|
16-30
|
16
|
M27
|
|
450
|
B
|
432
|
560
|
450
|
640
|
585
|
545
|
40
|
4
|
20-30
|
20
|
M27
|
|
500
|
B
|
457
|
550
|
500
|
705
|
650
|
608
|
44
|
4
|
20-34
|
20
|
M30
|
PQ47F/H/Y-25 DN25～80；PQ347F/H/Y-25 DN100～500 單位：mm
|
