法蘭式襯膠蝶閥 D341X
編輯日期：2016/6/22 10:41:59 點擊：
- 產 地：上海
- 型 號：D341X
- 公稱壓力：0.6MPa~1.6MPa
- 公稱通徑：DN50~DN2000
- 適用介質：空氣、水、污水、煤氣、油品等
- 適用溫度：≤120℃
一、產品概述
法蘭式襯膠蝶閥 D341X采用中線結構，具有越關越緊的密封功能，密封性能可靠。密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。橡膠密封圈位于閥體上，也可以位于蝶板上，可適用不同特點的介質供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
法蘭式襯膠蝶閥主要由閥體，閥板，閥軸，閥座及傳動裝置組成，結構簡單緊湊，小巧輕便，運輸，安裝，拆卸方便；90°的啟閉，開關迅速，操作扭矩小，省力輕巧；密封性能好，使用壽命長，可達到零泄露；其流量特性近似于直線，調節(jié)性能好。閥門為橡膠密封，關閉時蝶板和閥座密封性能良好，雙向密封性能優(yōu)良，扭矩值小，閥門在工作壓力下保持100%零泄漏，且蝶板與閥座密封之間的磨擦小。閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。
D341X法蘭式襯膠蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫(yī)藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節(jié)流量和截流介質的作用。
二、主要技術參數
|
公稱通徑
|
DN（mm）
|
50~2000
|
||
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力Ps（MPa）
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
|
適用介質
|
空氣、水、污水、煤氣、油品等
|
|||
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|||
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000； GB/T9115.1-2000; JB78
結構長度:GB/12221-1989
壓力試驗：GB/T13927-1992; JB/T9092-1999
三、主要零部件材料
|
零件名稱
|
材料
|
|
閥體
|
灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
|
|
蝶板
|
灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
天然膠、丁腈橡膠、三元乙丙等
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨
|
|
材料品種
|
氯丁橡膠
|
丁睛橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
|
代號
|
X
|
J
|
YBX
|
F
|
GX
|
FJ
|
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
適用工作溫度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|

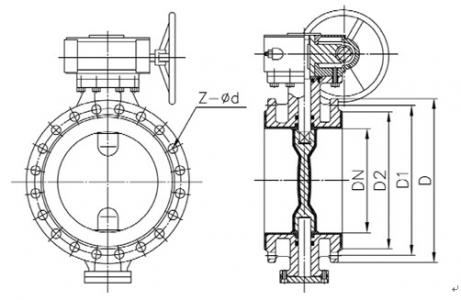

四、主要外形與連接尺寸
|
公稱通徑
|
結構
長度 |
外形尺寸（參考值）
|
連接尺寸（標準值）
|
參考
重量 |
|||||||
|
0.6MPa
|
|||||||||||
|
mm
|
inch
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
|
|
50
|
2
|
108
|
63
|
306
|
180
|
200
|
140
|
110
|
88
|
4-14
|
13
|
|
65
|
21/2
|
112
|
70
|
321
|
180
|
200
|
160
|
130
|
108
|
4-14
|
14
|
|
80
|
3
|
114
|
83
|
346
|
180
|
200
|
190
|
150
|
124
|
4-18
|
15.5
|
|
100
|
4
|
127
|
105
|
387
|
180
|
200
|
210
|
170
|
144
|
4-18
|
19.5
|
|
125
|
5
|
140
|
115
|
411
|
180
|
200
|
240
|
200
|
174
|
8-18
|
25.5
|
|
150
|
6
|
140
|
137
|
447
|
270
|
280
|
265
|
225
|
199
|
8-18
|
28.5
|
|
200
|
8
|
152
|
164
|
572
|
270
|
280
|
320
|
280
|
254
|
8-18
|
48
|
|
250
|
10
|
250
|
206
|
646
|
270
|
280
|
375
|
335
|
309
|
12-18
|
69
|
|
300
|
12
|
270
|
230
|
738
|
380
|
420
|
440
|
395
|
363
|
12-22
|
91
|
|
350
|
14
|
290
|
248
|
761
|
380
|
420
|
490
|
445
|
413
|
12-22
|
110
|
|
400
|
16
|
310
|
289
|
877
|
450
|
470
|
540
|
495
|
463
|
16-22
|
140
|
|
450
|
18
|
330
|
320
|
938
|
480
|
490
|
595
|
550
|
518
|
16-22
|
180
|
|
500
|
20
|
350
|
343
|
993
|
480
|
490
|
645
|
600
|
568
|
20-22
|
215
|
|
600
|
24
|
390
|
413
|
1131
|
480
|
490
|
755
|
705
|
667
|
20-26
|
290
|
|
700
|
28
|
430
|
478
|
1476
|
640
|
660
|
860
|
810
|
772
|
24-26
|
560
|
|
800
|
32
|
470
|
525
|
1533
|
640
|
660
|
975
|
920
|
878
|
24-30
|
910
|
|
900
|
36
|
510
|
585
|
1655
|
750
|
860
|
1075
|
1020
|
978
|
24-30
|
1500
|
|
1000
|
40
|
550
|
640
|
1765
|
850
|
900
|
1175
|
1120
|
1078
|
28-30
|
1750
|
|
1200
|
48
|
630
|
755
|
1995
|
850
|
900
|
1405
|
1340
|
1292
|
32-33
|
2180
|
|
1400
|
56
|
710
|
910
|
2310
|
1000
|
925
|
1630
|
1560
|
1510
|
36-36
|
2400
|
|
1600
|
64
|
790
|
1030
|
2595
|
1000
|
925
|
1830
|
1760
|
1710
|
40-36
|
2870
|
|
1800
|
72
|
870
|
1140
|
2810
|
1100
|
980
|
2045
|
1970
|
1918
|
44-39
|
3380
|
|
2000
|
80
|
950
|
1250
|
3100
|
1100
|
980
|
2265
|
2180
|
2180
|
48-42
|
4010
|
