燃?xì)庵够亻y 升降式止回閥 H42N
- 產 地：上海
- 型 號：H42N
- 公稱壓力：2.5MPa
- 公稱通徑：DN25~DN300
- 適用介質：水，油品，燃?xì)獾?
- 適用溫度：-40℃~80℃
一、產品概述
燃?xì)庵够亻y H42N，升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置;依靠閥瓣自重和流體壓差實現在管路的自動阻止流體倒流.
操作原理和結構說明
1、當流體順著箭頭方向通過該閥門時,由于流體的壓差使閥瓣升起,從而流體順利的通過閥門
2、當流體倒流時,由于閥瓣的自重和流體的壓差作用,使閥瓣下降并與密封面密合.防止了流體倒流
3、該閥門為全封閉結構,無動密封,永不外泄.

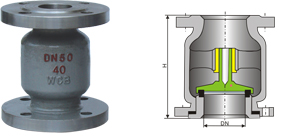

二、產品結構圖
三、主要零部件材料
四、主要技術參數
零 件 名 稱
材 料
閥 體 閥 蓋
碳 素 鋼 WCB
閥 瓣
25# 密 封 面 尼 龍 1010
中法蘭螺栓
35CrMoA
中法蘭螺母
35#
三、主要外形與連接尺寸
公稱壓力PN
強度試驗壓力Mpa
空氣密封試驗壓力Mpa
低壓密封試驗（Mpa)
適用介質
2.5
3.75
2.75
(-40～+80)
H41N主要外形尺寸和連接尺寸:
DN
L
D
D1
D2
D6
b
f
z-d
H
25
160
115
85
65
58
16
2
4-*14
150
32
190
135
100
75
66
18
2
4-*18
160
40
200
145
110
85
76
18
3
4-*18
175
50
230
160
125
100
88
20
3
4-*18
185
65
290
180
145
120
110
22
3
8-*18
200
80
310
195
160
135
121
22
3
8-*18
220
100
350
135
190
160
150
24
3
8-*23
248
125
400
270
220
188
176
28
3
8-*25
380
150
480
300
250
218
204
30
3
8-*25
420
200
600
375
310
278
260
34
3
12-*25
530
250
650
445
385
345
313
42
3
12-*34
610
300
750
510
450
408
364
46
4
16-*34
725
H42N主要外形尺寸和連接尺寸:
DN
L
D
D1
D2
b
f
z-d
50
140
160
125
100
20
3
4-*18
65
160
180
145
120
22
3
8-*18
80
185
195
160
135
22
3
8-*18
100
210
135
190
160
24
3
8-*23
125
250
270
220
188
28
3
8-*25
150
300
300
250
218
30
3
8-*25
200
380
375
310
278
34
3
12-*25
