對夾全襯四氟蝶閥 D71F46

編輯日期：2024/7/22 18:07:54 點擊：

產地：上海
型號：D71F46
公稱壓力：0.6MPa~1.6MPa
公稱通徑：DN40~DN1000
適用介質：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等
適用溫度：≤ 150℃

產品介紹

　　一、產品概述

　　對夾全襯四氟蝶閥 D71F46適用于各種不同類型工業管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

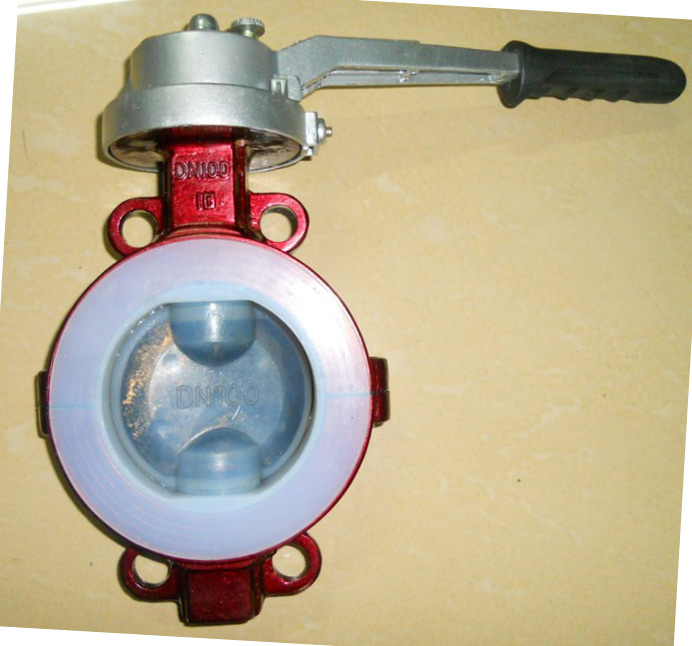

對夾全襯四氟蝶閥 D71F

　　對夾全襯四氟蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節。襯四氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良。襯氟蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體管路和容器上起截流作用, 并可取代閘閥、截止閥和其它類型的切斷閥門。

全襯四氟蝶閥D71F46 結構特點：

　　①體積小、重量輕、操作輕巧、便于安裝、維修。

　　②密封性能優良可靠、零泄漏,使用壽命長。

　　③流量特性趨于直線,調節性能好。

　　④結構簡單,開關迅速,90°旋轉啟閉。

　　⑤可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。

　　⑥可根據用戶要求配置氣動、電動裝置,滿足程控的需要。

　　⑦更換零件襯里材質可適用于各種介質

　　二、主要技術參數

設計與制造	GB/T12238（中線）、GB12221（短系列）
結構長度	ASME B 16.10、JIS B 2212
法蘭尺寸	HG20592-97、ANSI B 16.5、JIS B 2212
連接尺寸	對夾、法蘭
驅動方式	手動、氣動、電動
公稱壓力	0.6～1.6MPa、Class150、JIS10K
壓力試驗	GB/T13927-92、API598

　　三、主要零部件材料

零件名稱	精鑄球墨鑄鐵	碳鋼	不銹鋼
零件名稱	QT	C	P	R	PL	RL
上、下閥體	QT400	WCB	CF8	CF8M	CF3	CF3M
蝶板	WCB	WCB	CF8	CF8M	CF3	CF3M
閥軸	1Cr13、40Cr	2Cr13、40Cr	1Cr18Ni9Ti、40Cr	1Cr18Ni12Ti、40Cr	00Cr18Ni10、40Cr	00Cr17Ni14Mo2、40Cr
襯里層/閥座	PTFE（F4）、FEP（F46）、PFA（可溶F4）、PO（聚烯烴）
O型圈	FEP+FPM（氟橡膠外包F46）
彈性條（墊）	Si（哇橡膠）
調節墊	0C18Ni9r	0Cr18Ni9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr18Ni14Mo2
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	45	45	0Cr19Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手柄	A3、Z

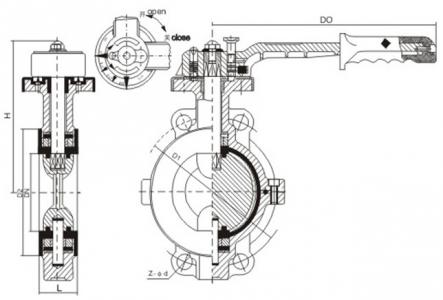

四、主要外形與連接尺寸

DN （mm）	NPS (inch)	L	D	D1	D2	F	B	Z-￠d	W	D0	H	WT(kg)
DN （mm）	NPS (inch)	PN0.6MPa
40	1 1/2	106	130	100	80	3	16	4-￠14	160		140	10
50	2	108	140	110	90	3	16	4-￠14	200		160	12
65	2 1/2	112	160	130	110	3	16	4-￠14	250		160	13
80	3	114	185	150	125	3	18	4-￠18	250		170	14
100	4	127	205	170	145	3	18	4-￠18	300		180	16
125	5	140	235	200	175	3	20	8-￠18	300		275	18
150	6	140	260	225	200	3	20	8-￠18		200	295	38
200	8	152	315	280	255	3	22	8-￠18		200	320	74
250	10	250	370	335	310	3	24	12-￠18		240	385	105
300	12	270	435	375	362	4	24	12-￠23		240	390	142
350	14	290	485	445	412	4	26	12-￠23		240	460	179
400	16	310	535	495	462	4	28	16-￠23		280	510	220
450	18	330	590	550	518	4	28	16-￠23		280	540	268
500	20	350	640	600	568	4	30	16-￠23		320	570	378
600	24	390	755	705	670	5	30	20-￠25		320	660	608
700	28	430	860	810	775	5	32	24-￠25		360	710	1050
800	32	470	975	920	880	5	34	24-￠30		360	780	1320
900	36	510	1075	1020	980	5	36	24-￠30		380	885	1795
1000	40	550	1175	1120	1080	5	36	28-￠30		400	990
PN1.0MPa
40	1 1/2	106	145	110	85	3	18	4-￠18	160		140	10
50	2	108	160	125	100	3	20	4-￠18	200		160	12
65	2 1/2	112	180	145	120	3	20	4-￠18	250		165	14
80	3	114	195	160	135	3	22	4-￠18	250		170	16
100	4	127	215	180	155	3	22	8-￠18	300		180	18
125	5	140	245	210	185	3	24	8-￠18	300		275	20
150	6	140	280	240	210	3	24	8-￠23		200	295	38
200	8	152	335	295	265	3	26	8-￠23		200	320	74
250	10	250	390	350	320	3	28	12-￠23		240	385	105
300	12	270	440	400	368	4	28	12-￠23		240	390	142
350	14	290	500	460	428	4	30	16-￠23		240	460	179
400	16	310	565	515	482	4	32	16-￠25		280	510	220
450	18	330	615	565	532	4	32	20-￠25		280	540	268
500	20	350	380	620	585	4	34	20-￠25		320	570	378
600	24	390	780	725	685	5	36	20-￠30		320	660	608
700	28	430	895	840	800	5	40	20-￠30		360	710	1050
800	32	470	1010	950	905	5	44	24-￠34		360	780	1320
900	36	510	1110	1050	1005	5	46	28-￠34		380	885	1795
1000	40	550	1220	1160	1115	5	50	28-￠34		400	990	1900
